日圧XHコネクタ　B3B-XH-AのKiCad用3Dデータの作成例

日圧のサイトよりB3B-XH-Aの3DデータSTEPまたは、IGES形式のデータをダウンロードする。

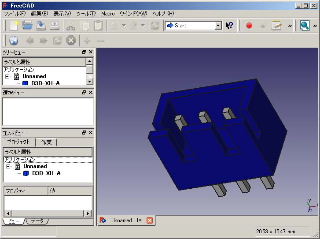

ダウンロードした3DデータをFreeCADで開く

すべてを選択し、エクスポート（ファイルの種類はMesh formats）する。

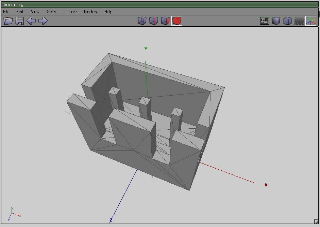

拡張子stlのファイルになるので、Wings 3Dを起動し、Importする。

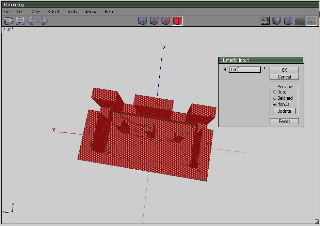

KiCadの軸にあわせるためY軸で180°回転させる。

同様にX軸で90°回転させる。

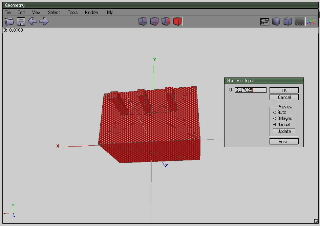

部品の底面を0にするためZ軸上で部品の底面が0になるように移動させる。

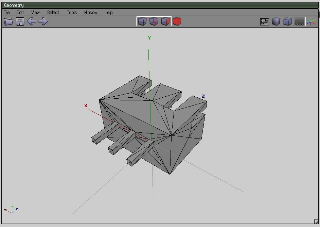

部品のフットプリントにあわせるため（1ＰＩＮが基準）、1ＰＩＮのX軸及びY軸が0になるように移動させる。

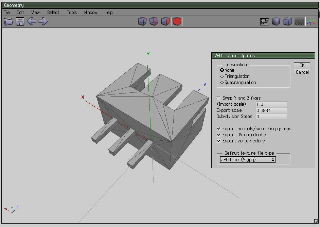

Wings 3Dはインチ扱いのため、Export Optins でscale を0.3937 (1/2.54)としてVRML形式（拡張子wrl）でExportする。

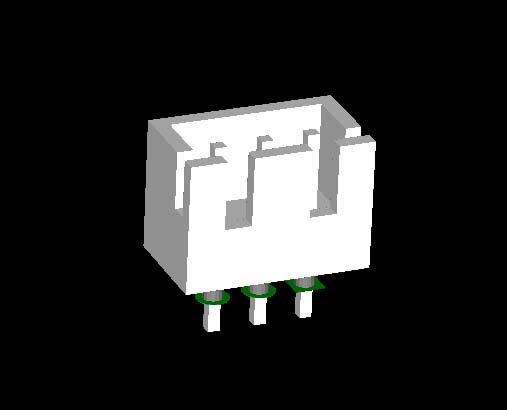

kiCadで3D設定をして表示させる。

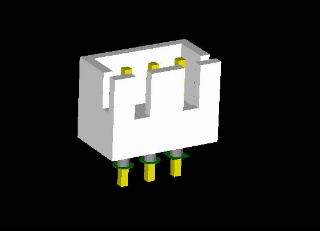

そのままでは、ピンに色がないので、Wings 3Dで色を変えたもの。
